用途說明

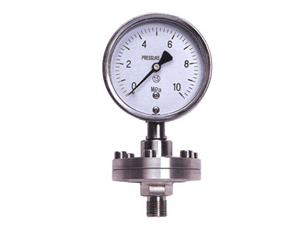

膜片壓力表適用于測量有一定腐蝕性、粘稠介質和非結晶及非凝固的各種流體介質的壓力或負壓。
可根據測量介質對腐蝕性能的不同要求而選用不同材料的膜片。
外殼用不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用。
結構原理
儀表由測量系統（包括接頭、法蘭、膜片）、傳動機構、指示裝置和外殼組成。
在被測介質的壓力作用下，儀表的彈性元件（膜片）產生與壓力大小成正比的彈性變形一位移，借助連桿經傳動機構放大，由指示裝置指示被測壓力值。
技術參數
● 測量范圍、承壓部尺寸
|
型號
|
測量范圍
|
顧壓部尺寸D1
|
|
|
YPF-100A
|
0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；
0～1.0；0～1.6；0～2.5；-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa
|
φ85
|
|
|
YPF-100B
YPF-100B-F
|
|
|
φ115
|
|
|
YPF-150A
|
φ85
|
|
|
YPF-150B
YPF-150B-F
|
|
|
φ115
|
|
|
YPF-100B
YPF-100B-F
|
0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；
0～40；-1.6～0；-2.5～0；-4～0；-6～0；-10～0；
-16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2；
-2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa
|
φ160
|
|
|
YPF-150B
YPF-150B-F
|
φ160
|
|
注：0～40，-40～0，±20KPa規格承壓部尺寸D1；為φ85
● 精確度等級：2.5
● 使用環境溫度：-40℃～+70℃；
相對濕度不大于90%
● 溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
● 工作位置：垂直安裝
● 外殼防護等級：IP64
● 導壓系統及外殼等主要零件材質
|
型號
|
導壓系統工程
|
|
膜片
|
法蘭接頭
|
密封墊圈
|
表殼材料
|
|
YPF-100A
YPF-150A
|
Cr15Ni7Mo
（PH15-7Mo）
316L（≤25KPa）
|
1Cr18Ni9
|
丁腈橡膠
|
鑄鋁
|
|
YPF-100B
YPF-150B
|
聚四氟乙烯
|
1Cr18Ni9
|
|
