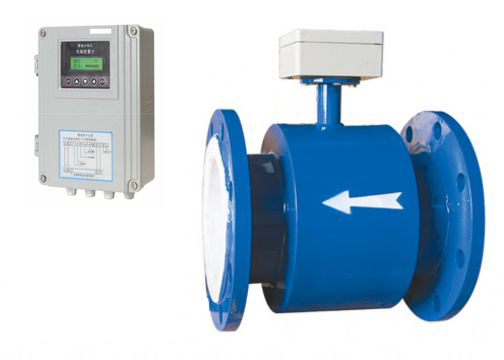

TY-LDE型智能電磁流量計是公司采用國內外技術研制、開發的全智能型流量計，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。
電磁流量計是高精度、高可靠性和使用壽命長的流量?jì)x表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高質量。
TY-LDE型智能電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們設計的電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。
★流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
★測量管道內無阻流件，因此沒有附加的壓力損失;測量管道內無可動部件，因此傳感器壽命極長。
★由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
★傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
★TY-LDE轉換器采用的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
★雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
TY-LDE型智能電磁流量計適用測量封閉管道中導電液體和漿液的體積流量,如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。
TY-LDE型智能電磁流量計的測量原理是基于法拉第電磁感應定律:導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
E=KBVD
式中: K-----儀表常數
B-----磁感應強度
V-----測量管道截面內的平均流速
D-----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和0～1kHz輸出。
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請特別注意。
★收集數據
①被測流體成份
②最大流量、最小流量
③最高工作壓力
④最高溫度、最低溫度
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
★最大流量和最小流量必須符合下表中的數
|
內徑mm
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
Qmin（m3/h）
|
0.0283
|
0.0636
|
0.12
|
0.176
|
0.29
|
0.452
|
0.7
|
1.19
|
|
Qmax（m3/h）
|
4.24
|
9.54
|
16.96
|
26.5
|
43.42
|
67.85
|
106.0
|
179.0
|
|
內徑mm
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
Qmin（m3/h）
|
1.8
|
2.82
|
4.41
|
6.36
|
11.3
|
17.6
|
25.4
|
34.6
|
|
Qmax（m3/h）
|
271.0
|
424.0
|
662.0
|
954.0
|
1690
|
2650
|
3810
|
5190
|
|
內徑mm
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
|
Qmin（m3/h）
|
45.2
|
57.2
|
77.6
|
85.5
|
101.0
|
138.0
|
180.0
|
229.0
|
|
Qmax（m3/h）
|
6780
|
8570
|
10600
|
12800
|
15200
|
20700
|
27100
|
34300
|
|
內徑mm
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
|
Qmin（m3/h）
|
282.0
|
342.0
|
407.0
|
554.1
|
732.7
|
916.0
|
1131.0
|
1368.4
|
|
Qmax（m3/h
|
42400
|
51300
|
61000
|
86121
|
108566
|
137404
|
169635
|
205258
|
流量計的型號說明：
|
規格代碼
|
說明
|
|
|
淮安天儀
|
|
|
智能電磁流量計
|
|
|
普通型電磁流量計
|
|
|
例:100表示DN100,若通徑后接I表示插入式,接AI表示可調插入式
|
|
|
標準固定式
|
|
刮刀式
|
|
可拆卸更換式
|
|
|
不銹鋼
|
|
鉑pt
|
|
哈氏B(HB)
|
|
鉭Ta
|
|
鈦Ti
|
|
哈氏C(HC)
|
|
|
氯丁橡膠
|
|
聚胺酯橡膠
|
|
F4
|
|
F46
|
|
F40
|
|
P0
|
|
PPS
|
|
|
DN10-80
|
|
DN100-150
|
|
DN200-1000
|
|
DN1100-2000
|
|
DN2200
|
|
|
<80oC
|
|
<180oC
|
|
|
無接地環
|
|
有接地環
|
|
|
IP65
|
|
IP68
|
|
|
一體式
|
|
分體式
|
|
|
無
|
|
RS-485
|
|
Hart
|
|
PA總線
|
|
FF總線
|
|
|
碳鋼
|
|
不銹鋼
|
|
|
碳鋼
|
|
不銹鋼
|
|
|
不帶
|
|
帶
|
|
|
220VAC
|
|
24VDC
|
|
|
例：(2000)表示20mA對應的最大流量為2000M3/h
|
|
