概  述

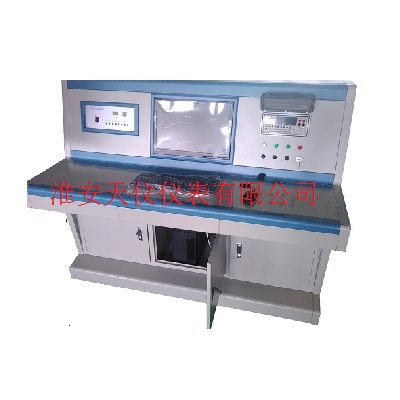

TY1000-B型熱工全自動檢定系統是我公司在新世紀伊始開發研制的全新的第三代熱工全自動檢定產品之一。它是在Windows環境下，完全使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表，以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win98/Win2000/WinXP操作系統下方便地用鼠標進行全過程的操作，微機系統實時顯示檢定爐（或油槽、水槽等）的控溫曲線、溫度及檢定時間等參數。系統完全按照國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
主要性能特點
先進的操作方式
使用Windows軟件編程，完全在Win95/Win98/WinXP操作平臺下運行。完全符合Window環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入參數和進行過程操作，功能強大，使用方便、靈活、快捷。
自動化程度高
檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。
高精度，高分辨率
選用先進的六位半高精度進口數表。準確度達0.005％，分辯力0.1μv； 0.1mΩ。檢測過程中進一步對采樣數據進行數字濾波和壞值剔除。
顯示直觀
在檢定過程中顯示器實時顯示檢定爐(或油槽、水槽等)的溫度變化曲線、檢定爐(油槽、水槽)溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值(控溫熱電阻的電阻值)和檢定時間。
功能齊全，配置靈活
可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻
可以檢定兩線制(四線制)和三線制熱電阻
可以對熱電阻在同一個溫度點進行多批檢定；可在不同時間分別檢定0℃點和100℃點，程序自動整理合成報表，更切合熱電阻檢定的實際狀況，可有效地提高工作效率
具有多種冷端補償方式。備有零點，輸入室溫和冷端自動跟蹤補償三種方式供操作者選擇
可以對補償導線進行修正，使檢定結果更正確
可以任意設定溫度點。熱電偶在300℃～1100℃之間，每隔5℃；熱電阻在50℃～300℃之間每隔10℃任意設定
可以在油槽中檢定工作用低溫熱電偶(50℃～300℃)
備有多種數表的接口驅動程序，操作者可以在菜單中任意選擇，增加了系統配置的靈活性
具有手動／自動切換功能，提供特殊情況下操作手段
主控箱全按鈕操作，操作更加方便，更加正確。
溫度控制精度高，檢定時間短
采用多種優化的直接數字控制算法，并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0.2℃/min；油槽小于0.04℃/min。熱電偶一般每個檢定點檢定時間約30分鐘左右：而熱電阻約60分鐘左右。
標準化程度高，報表規范
熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96;JJG-229-98規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家最新頒布的JJG-229-98規程重新進行了編制。
具有系統認證測試功能
系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試，并整理打印出認證報表。為操作者進行系統建標和系統復查帶來極大的方便。
數據管理功能
系統備有數據文件管理功能，可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在“office2000(XP)”下的電子表格“excel”中進行處理。由于“excel”的強大功能和方便靈活的操作方法，使報表的預覽和打印都更得心應手。
保護措施完善
備有系統自檢程序，可對數字表、主控箱、可控硅調節器、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷可控硅調節器，切斷加熱電流并提示報警。當出現主控箱或微機死機時，系統也將自動關斷可控硅調功器，切斷加熱電流。
硬件設計合理，制作工藝先進
 關鍵部件均采用進口元件，出廠前經過嚴格的老化和檢驗�？煽毓枵{節器可提供兩路調節輸出。為操作者對不同的控溫對象轉接提供方便。主控箱內配有帶看門狗的CPU，因此系統更加安全可靠。
主要技術指標
掃描開關寄生電勢          ≤0.4μV
分辨力                    最高電勢測量分辨力0．1μV
                          最高電阻測量分辨力0．1mO
準確度                    電勢測量不確定度≤0．01％
                          電阻測量不確定度≤0．01％
                          熱電偶檢定不確定度≤1．2℃
                          含二等標準熱電偶年變化0.7℃)
                          熱電阻檢定不確定度≤0．05℃
恒溫的穩定度              熱電偶檢定過程恒溫后爐溫變化≤0．2℃／min
                          熱電阻檢定過程恒溫后油槽溫度變化≤0．04℃／min
檢定溫度                  當冷端溫度在(20±10)℃的范圍內時，補償誤差≤0.2℃
                          熱電偶300～1100℃
                          熱電阻0～300℃(包括低溫熱電偶)
檢定支數                  熱電偶可同時檢定1～10支,廉金屬偶同一溫度點上可以混檢。
                          熱電阻可同時檢定1～10支，熱電阻允許在同一溫度點上進行多批檢定
一次可連續檢定點          熱電偶4個
                          熱電阻3個
檢定時間                  熱電偶檢定，正常條件下平均每百度約30分鐘
本檢定系統按現行國家計量檢定規程進行數據處理
工作環境    環境溫度20℃±3℃
            相對濕度≤75%
使用電源    AC220V±10%    50±1HZ
            要求接地電阻≤4Ω
配置清單
