概 述

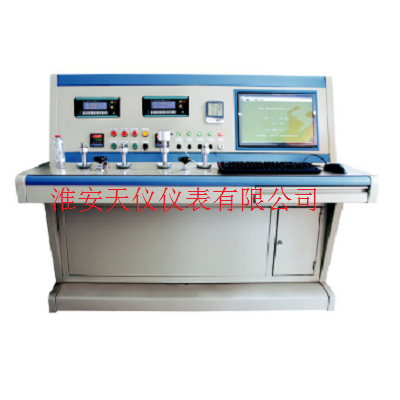

TY1000-A壓力儀表自動校驗系統是公司結合各種壓力校驗設備的優點，新推出的對壓力儀表實行全自動檢測、校驗、數據處理以及自動生成檢定證書等功能的計算機壓力自動校驗系統。本系統裝置主要包括：電動氣壓（真空）壓力自動發生、調節系統；電動液壓壓力自動發生、調節系統；標準壓力信號輸出，變送器電流測量，壓力表自動讀數攝像圖像采集數據處理系統；壓力表、變送器數據報表自動處理及其顯示系統。它充分發揮了工控機的的軟、硬件資源，采用先進的工控模板，實現高精度壓力測量和控制。標準視窗界面，鼠標點擊操作，非常直觀、簡潔，整個系統由計算機控制自動造壓、自動數據采集處理、存儲和文檔管理以及自動生成檢定證書。
執行規程
JJG-49-1999 彈簧管式精密壓力表和真空表檢定規程
JJG50-1999 彈簧管式一般壓力表、壓力真空表和真空表檢定規程
JJG882-94 壓力變送器檢定規程
JJG544-97 壓力控制器檢定規程
JJG875-94 數字壓力計檢定規程
JJG971-2002 液位計檢定規程
性能指標
（一）電動氣壓源：電動造壓范圍為：-95～1000KPa，壓力連續可調。
（二）電動液壓源：電動造壓，介質為變壓器油，造壓范圍為0～60MPa，壓力連續可調。
（三）氣壓測量單元：
1、壓力測量：-95～1000KPa 精度0.05%F·S（選配原裝進口校驗儀精度可達0.025級）
2、電流測量0～25mA 精度0.02%F·S
3、計算機顯示器與壓力校驗儀顯示測試數據，可同時顯示壓力值以及被校變送器的電流值。
（四）液壓壓力測量單元
壓力測量：0～60MPa 精度0.05%F·S，其余指標同氣壓測量部分。（選配原裝進口校驗儀精度可達0.025級）
（五）壓力表自讀數精度：對常規壓力表，每個壓力點的識別精度可以達到刻度線分度值的1/20，但對壓力表刻度線超過200條時識別精度不大于刻度線分度值的1/10，而人眼讀數精度最多刻度線分度值的1/5。
（六）高精度壓力模塊及配置單元見下表：
|
配置單元
|
技術指標
|
精 度
|
備 注
|
|
氣壓真空
|
-98～0kPa
|
0.05%FS
|
系統標準配置共5個模塊，量程段任選，可任意選配壓力模塊。（原裝進口校驗儀及模塊，精度可達0.025且另外選型）
|
|
氣壓壓力
|
0～25kPa
|
0.05%FS
|
|
0～600kPa
|
0.05%FS
|
|
液壓壓力
|
0～6MPa
|
0.05%FS
|
|
0～40(60)MPa
|
0.05%FS
|
|
電流測量
|
0～25.000mA
|
0.02%FS
|
供校驗變送器用
|
|
電源輸出
|
DC24V/30mA
|
0.5%FS
|
供校驗變送器用
|
（七）計算機主機配置采用進口工控主板以及控制板卡，性能優越，長期穩定性好。軟件在WIN98/ME視窗環境界面下用BCB6.0語言編寫，全中文界面，功能強大，操作簡單，能程控自動造壓，逐點校驗儀表，并能同時自動記錄下測試結果，自動生成數據庫文件和產品檢定證書。
具體系統配置如下：
|
硬 件
|
主控計算機：研祥工控機，配置P2.6以上/2G/250G/光驅/19″液晶
|
|
采集控制卡：步進控制卡、數據采集卡（JH2000校驗儀），光隔輸入、輸出卡、圖形采集卡
|
|
證書打印機：Canon或HP系列
|
|
軟 件
|
在Win98平臺上用BCB6.0編程，全中文界面，標準Wndows操作，方便快捷
|
|
各種儀表校驗數據采集、處理，自動生成校驗數據表格、報告和證書
|
|
數據管理可追溯和不可更改性，可查詢被校儀表的檔案信息
|
（八）電源要求：AC220V±10% 50Hz/1.5KW，接地電阻≤4Ω
（九）操作臺尺寸：1600×840×1300mm
|
