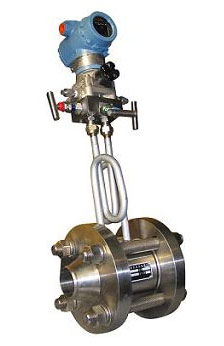

LG一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
產品選型
|
型號
|
說 明
|
|
LG
|
節流裝置（孔板流量計）
|
|
|
代號
|
按其結構特征的兩大基本分類
|
|
|
K
|
孔板
|
|
|
P
|
噴嘴等
|
|
|
代號
|
公稱壓力（105Pa）
|
|
|
2.5
|
2.5
|
|
|
10
|
10
|
|
|
16
|
16
|
|
|
25
|
25
|
|
|
64
|
64
|
|
|
100
|
100
|
|
|
200
|
200
|
|
|
代號
|
口徑
|
|
|
15～1200
|
15～1200mm
|
|
|
代號
|
按其結構形式細分
|
|
|
H
|
標準孔板(環室)
|
|
|
Y
|
標準孔板(法蘭)
|
|
|
K
|
標準孔板(鉆孔)
|
|
|
I
|
ISA 1932噴嘴
|
|
|
L
|
長徑噴嘴
|
|
|
W
|
文丘利噴嘴
|
|
|
G
|
經典文丘利管
|
|
|
S
|
雙重孔板
|
|
|
Q
|
圓缺孔板
|
|
|
Z
|
錐形入口孔板
|
|
|
R
|
1/4圓孔板
|
|
|
P
|
偏心孔板
|
|
