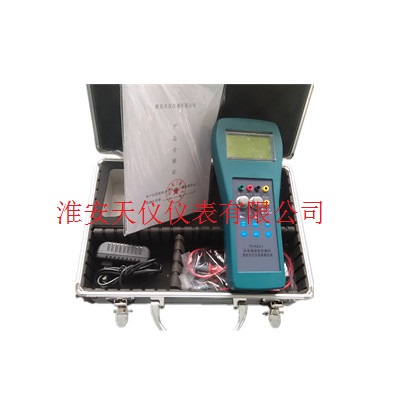

一.TY-ZJF-1熱電偶校驗仿真儀產品特點
1、采用28位字符點陣液晶顯示屏，分三行同時顯示，第一行為測量狀態，第二、三行為測量數據。
2.利用輕觸開關控制，實現多種功能。
3、九種熱電偶及電壓電流的測量與模擬。
4、備有24V回路電源，以利您在校驗變送器時無需配備電壓源。
5、自動冷端補償。
6、采用高性能大容量鎳氫電池，無記憶效應，充電后可連續工作48小時。
7、單片計算機控制，以實現高精度。
8、采用進口機殼，外形美觀、體積小、重量輕。
二.主要用途
1、B,E,EA,J,K,N,R,s,T等九種常用熱電偶的溫度精密測量。
2、0~士1000mV的電壓精密測量。
3、九種熱電偶毫伏輸出的模擬。
4、0~士20mA電流測量和直流24V電壓輸出。
5、可替代精密mV信號發生器，電位差計及用作九種熱電偶的精密分度查算表。
三、主要技術指標
電壓測量：量程：0～±1000mV 精度：±0.05%，0～±100mV 精度：±0.05%
輸入阻抗：＞10MΩ
輸出：量程：0～±100mV 阻抗：＜0.5Ω
電流測量：0～±20mA 精度：±0.05% 輸入阻抗約5Ω
24V直流電壓輸出，負載30mA
外形尺寸：223×96×55
四、溫度測量及輸出
|
型 號
|
范圍（℃）
|
準確度（保證溫度范圍℃）
|
|
K
|
-270～1360
|
±0.05%（-150～1360）
|
|
N
|
-270～1280
|
±0.05%（-100～1280）
|
|
R
|
-50～1760
|
±0.05%（50～1760）
|
|
S
|
-50～1760
|
±0.05%（50～1760）
|
|
T
|
-270～400
|
±0.05%（-100～400）
|
|
B
|
50～1800
|
±0.05%（500～1800）
|
|
E
|
-170～1000
|
±0.05%（-50～1000）
|
|
EA
|
-50～800
|
±0.05%（-50～800）
|
|
J
|
-210～1200
|
±0.05%（-150～1200）
|
注：測量精度對滿量程而言即為±0.05%F·S，測量欄內“溫度范圍”指確保精度的測量范圍,實際測量精度還必須考慮配的熱電偶的精度。
使用條件：電源：6V鎳氫（鋰離子）電池，充電時，AC220V、50Hz
溫度：0～50℃（超出溫度范圍，準確度有下降可能）
濕度：0～85%RH
環境：無腐蝕性氣體
